کندانسینگ یونیت سری ACUV-D

کندانسینگ یونیت

عملکرد کندانسینگ یونیت

در واقع، اساس عملکرد کندانسینگ یونیت، همان سیکل تبرید تراکمی بخار می باشد. چنان که بخار سرد مبرد خروجی از اواپراتور هوایی (که عمدتاً در یک یونیت داخلی تعبیه می گردد) وارد کندانسینگ یونیت می شود. ابتدا این جریان با عبور از کمپرسور، متراکم شده و با افزایش تؤامان فشار و دما به بخار داغ تبدیل می گردد. سپس از طریق کندانسور، گرمای آن، دفع شده و بعد از چگالیده شدن (Condensing) به شکل مایع داغ از کندانسینگ یونیت خارج می شود.

مشخصات کندانسینگ یونیت سری ACUV-D :

بخش های مکانیکی کندانسینگ یونیت سری ACUV-D :

• کمپرسور رفت و برگشتی از نوع نیمه بسته (Semi Hermetic Reciprocating) مارک BITZER با درجه حفاظتی IP54 مناسب کار با گاز R134a و شرایط (380~400 V/3PH/50HZ)
• کمپرسور ها مجهزبه لرزه گیر های فنری که بر روی شاسی مخصوص از پروفیل مقاوم نصب گردیده اند.
• کمپرسور ها مجهز به سایت گلاس روغن و شیر سرویس جهت مدار مکش و رانش و هیتر کارتر (Crankcase Heater) جهت جلوگیری از افزایش ویسکوزیته روغن داخل کمپرسور
• لرزه گیر جهت مدار مکش و رانش کمپرسور متناسب با سایز مدار
• لوله کشی مدارات مبرد از لوله مسی با راندمان بالا (ACR Grade)
• کویل های DX ساخت شرکت SKM دارای AHRI Certificate می باشد.
• تابلو برق با درجه حفاظتی IP54 طبق استاندارد (IEC-529) و Wiring داخلی تابلو طبق استاندارد NEC-430 & 440

تجهیزات برقی کندانسینگ یونیت سری ACUV-D شامل :

• کنتاکتور های مدار قدرت و فرمان و رله های صنعتی از انواع مارک های معتبر اروپای غربی (دانفوس, اشنایدر, زیمنس و …)
• کنترل فاز (Voltage Monitoring Module) جهت قطع جریان برق در شرایط نوسان یا دو فاز شدن
• کلید های حفاظتی جهت قطع جریان برق کمپرسور و الکتروموتور های کندانسور درصورت جریان های اضافی بیش از حد مجاز یا اتصال کوتاه از مارک های معتبر اروپای غربی (ABB، اشنایدر، زیمنس و …)
• تایمر از مارک های معتبر شامل : ICM امریکا، زیمنس و …

کندانسور هوایی متناسب با ظرفیت پکیج کندانسینگ یونیت سری ACUV-D شامل :

• کویل کندانسور دارای سطح حرارتی و ضریب انتقال حرارتی بالا ساخته شده با پیشرفته ترین ماشین آلات تمام اتوماتیک با استفاده از تکنولوژی فین صفحه ای آلومینیومی با موج ها و شیار های مخصوص و یکپارچه شده با لوله های مسی بدون درز با راندمان بالا (Fin Plate Expanded Tube) (کویل های کندانسور در مواد شیمیایی کاملا شستشو و چربی گیری شده و در فشار 450 Psi از نظر نشتی تست می گردند.)
• کویل های کندانسور ساخت شرکت SKM دارای AHRI Certificate می باشد.
• فن کندانسور با پره های آلومینیومی از نوع Axial و بالانس استاتیکی و دینامیکی به همراه توری گارد محافظ با پوشش Acrylic مجهز به الکتروموتور(Direct Drive) با درجه حفاظتی IP55 و کلاس F (380 ~ 400 V/3PH/50HZ از مارک های معتبر اروپای غربی شامل ABB و Seimens و …

رطوبت زن سری HEF-5

رطوبت ساز

دستگاه رطوبت‌ ساز دستگاهی است که رطوبت هوا را افزایش می‌ دهد و استفاده ‌های خانگی و صنعتی مانند استفاده در گلخانه‌ ها و دامداری‌ ها را دارد. رطوبت ساز ها دارای مشخصات فنی مختلف و بر اساس نیاز های شما تولید می‌ شوند. انواع رطوبت ساز های کولر دار (پوشال دار) با مدل ها و طرح های مختلف (مدل P360 با طرح های مختلف و مشخصات فنی گوناگون) نیاز های حرارتی و برودتی سالن شما را برآورده می‌کند. رطوبت ساز سقفی (جتی) مدل S90 دارای چهار قلاب برای نصب روی سقف مناسب برای سالن هایی است که با توجه به کمبود فضا، نیاز به استفاده بهینه از فضای سالن (مرغداری، پرورش و کشت قارچ، گلخانه و …) خود دارند. هر کدام از رطوبت زن زها با چهار توان مختلف 20، 45، 85 و 100 لیتر بر ساعت تولید و عرضه می‌ شوند. همچنین دور موتور رطوبت ساز ها مختلف است و با توجه به ابعاد سالن و محیط شما، می‌توانند محیط مرطوب استاندارد ایجاد نمایند.

مشخصات دستگاه رطوبت زن سری HEF-5 :

• ظرفیت هوادهی (m3/hr 5000˜ ۴۵۰۰۰)
• ظرفیت سرمایشی (Kcal/hr 4300˜ ۳۸۹۰۰)

دستگاه های رطوبت زن و مهپاش ها دارای استفاده های متفاوت  و مختلفی در صنایع گوناگون می باشد.

از جمله:

چاپ خانه ها، چای سازی ها و شرکت های دخانیات و سیگار پیچی ها  :

دستگاه های چاپ باید در محدوده رطوبت خاصی کار کننده در غیر این صورت به دستگاه آسیب جدی وارد می شود و کاغذ های چاپخانه هم به هم می چسبند و وظیفه تنظیم رطوبت در گلخانه با نم ساز و رطوبت ساز است؛ در شرکت های چای سازی و سیگار پیچی هم برای تصفیه هوای محیط، حفظ کیفیت محصول، جلوگیری از خشکی بیش از حد و شکستن و خرد شدن ( پودر شدن ) چای و توتون از رطوبت زن استفاده می نمایند.

دام داری ها و گاوداری ها :

استرس دمای و خشکی هوا از مهم ترین عوامل کاهش شیر دهی و یا کاهش ضریب تبدیل علوفه به گوشت در دامداری های شیری و گوشتی می باشد. رطوبت زن و مه پاش با برطرف کردن استرس دمای و خشکی محیط، تصفیه هوای پیرامون دام و صد البته با احساس لذتی که به حیوان می دهد و با راحت کردن تنف او، جلوی کاهش شیردهی دام های کوچک و مخصوصاً بزرگ را در فصول مختلف سال می گیرد. در دامداری ها بیشتر از مهساز های نازلی ( فوگر ) و گاها از مهپاش های دیسکی و پروانه ای استفاده می شود.

شیرینی پزی ها و نانوایی ها :

از جمله دیگر استفاده مه ساز ها در نانوایی های سنتی و مدرن و در کل نانوایی های تولید نان حجیم و نیمه حجیم و غیر حجیم برای عمل آوری خمیر می باشد، البته عمل آوری خمیر در شیرینی پزی های معتبر هم بسیار بسیار مهم است و معمولا در تمامی قنادی های بزرگ و معروف از دستگاه های مه ساز برای عمل آوری خمیر استفاده می گردد. عمل آوری خوب خمیر در تولید یک محصول با کیفیت بسیار بسیار مهم و حیاطی می باشد. قنادی ها و نانوای ها معمولا از بخارساز گرم ( مهساز گرم ) استفاده می نمایند.

رطوبت گیر سری DFRD و DFRB

• ظرفیت هوادهی (m3/hr 300˜ 700)
• میزان رطوبت گیری (Kg/hr 3˜ 4/4)
• پنکه دوتایی برای خشک کردن عمیق در مدار بسته
• سری فشرده از فولاد ضد زنگ ، آماده بهره برداری

رطوبت گیر

در بسیاری از مناطق فرآیند های معمول این است که در زمستان به علت کاهش رطوبت نسبی هوا در اثر گرم کردن هوای خارج، عمل رطوبت زنی انجام شود و در تابستان ضمن سرد کردن هوای مرطوب، عمل رطوبت گیری نیز انجام شود. البته در حالت های مختلف به ویژه در صنعت ممکن است نیاز باشد فرآیند های رطوبت گرفتن، حرارت دادن و یا سرد کردن و رطوبت زدن نیز انجام شود. رطوبت گیری باید با استفاده از سیستم کنترل رطوبت انجام شود. رطوبت گرفتن هوا می تواند به سه طریق انجام شود :

• پاشش آب با دمای کمتر از دمای نقطه شبنم هوا به داخل هوا
• عبور هوا از روی سطح یا داخل کویل با دمای کمتر از دمای نقطه شبنم هوا
• عبور هوا از روی (داخل) اجسام جاذب آب (خشک کن های شیمیایی) مانند آلومینیوم فعال شده، سیلیکاژل و اتیلن گلیکول

رطوبت زدایی به روش جذب فیزیكی

هنگامی كه مقداری نمك طعام در ظرفی سرباز و در محیطی مرطوب نگهداری می شـود بعـد از مدتی مرطوب شده و این نشان دهنده قابلیت جذب رطوبت توسط نمك طعام می باشد. امـروزه برای رطوبت گیری از گازها و دستیابی به نقطه شـبنم بـسیار پـایین (كمتـر از ١٠٠c-) از مـواد شیمیایی جاذب الرطوبه نظیر سیلیكاژل (SIO2)، بوكـسیت (شـكل طبیعـی Al2O3) آلومینـا فعـال شده (Al2O3 فعال شده) و الك مولكولی (Molecular Sieves) با فرمول شیمیایی  NaSio2 و Alo2 استفاده می شود. ترکیبات فوق دارای ساختمانی متخلل و با سطح آزاد زیاد بوده (m٢ ٨٠٠-٥٠٠) و قادر اند رطوبت موجود در گاز را به صورت فیزیکی جذب نمایند. کیفیت جذب به درجه حرارت بستگی داشته و با افزایش درجه حرارت كاهش می یابد. در شـكل نمونـه ای از یـك بستر پرشده از ماده جاذب الرطوبه فیزیكی نشان داده شده است.

تجهیزات معمول جذب رطوبت فیزیکی

در ابتدای بهره برداری، میزان رطوبت موجود بر روی ماده جاذب الرطوبه بسیار اندک بوده و بـه همین دلیل فشار جزیی آن كم می باشد. بـا عبـور گـاز مرطـوب از روی بـستر پر شـده و به علـت اختلاف فشار جزیی بین رطوبت موجود در گاز مرطوب و بستر خشك شده، عمـل انتقـال جـرم و جذب رطوبت از گاز مرطوب به ماده جاذب الرطوبه صورت می پذیرد. بدیهی است استمرار ایـن فرآیند منجر به كاهش فشار جزیی بخار آب در گاز مرطوب و افزایش آن در روی بستر پر شده گردیده و لذا عمل رطوبت گیری تا زمانی كه دو فشار جزیی به تعادل برسند ادامه داشته و بعـد از آن متوقف می شود. عمل جذب فیزیكی بسیار سریع بوده و زمانی بـین ٠/٥ –٠/١ ثانیـه بـرای آن كافی می باشد. از آن جایی كه هر واحد وزن ماده جاذب الرطوبـه قابلیـت جـذب مقـدار مشخـصی از رطوبـت را داشته و بعد از آن به حالت اشباع می رسد، لذا فرآیند اشـباع شـدن مـاده در مـسیر جریـان گـاز صورت می گیرد كه نمونه ای از آن در شكل نشان داده شده است.

اجزای اصلی رطوبت گیر سری DFRD و DFRB :

• دیسک گردان سیلیکاژل (Desiccant Rotor)
• سیستم محرک دیسک گردان
• فن هوای خشک
• هیتر هوای Reactivation
• فیلتر هوا
• فن هوای Reactivation برای سری DFRD
• Terminal Box

مواد رطوبت گير، در رطوبت گير هاي خطوط لوله مكش و مايع سيستم‌ هاي سرد کننده قرار مي‌گيرد تا محتويات آب و رطوبتي سيستم را جذب کند.

بعضي از مواد رطوبت گير و جاذب رطوبت معمول عبارتند از:

• آلوميناي فعال شده
• سولفات کلسيم
• سيليكاژل
• آلوميناژل
• شبكه توري (سرند) بسيار ظريف و مولكولي

بيشتر اين رطوبت گيرها، رطوبت، رسوبات و اسيد هاي مواد سرمازا را جذب مي‌کنند. رطوبت گير ها معمولا در مسير لوله حامل مايع سرمازا و در نزديكي سوپاپ کنترل جريان ماده سرمازا قرار مي‌گيرند. اين مواد و وسايل بايد حتي الامكان در جاي خنک قرار گيرند زيرا گرما مي‌تواند باعث جدا شدن مجدد رطوبت از آن‌ها و مخلوط شدن آن با ماده سرما زا شود.
رطوبت گير حامل مايع سرمازا بايد در حالت عمودي سوار شود و ماده سرمازا از پايين به بالاي آن جريان يابد. اين رطوبت گير ها تا زماني که قدرت جذب رطوبت خود را از دست نداده‌اند در مدار باقي مي‌ مانند.

رطوبت گیر سری DFRC

دستگاه رطوبت گیر

یکی از اصلی ترین تجیهزات مورد استفاده مخصوصا در استخر های بزرگ و قهرمانی، دستگاه رطوبت گیر می باشد. فاکتور رطوبت و کنترل آن در نگهداری تجهیزات و حفظ سلامت شناگران نقش اساسی ایفا می کند. رطوبت مجاز در استخر در حدود 50 الی 60 درصد می باشد و در صورتی که رطوبت موجود در محدوده فوق نباشد باید حتما با تجهیزات و ادوات مکانیکی رطوبت موجود در استخر را کنترل کرد.

رطوبت گير ها معمولا در خطوط حامل مايع نصب مي‌شوند. رطوبت ماده سرما زاي 12-R بايد تا حد 15 قسمت رطوبت در يک ميليون و رطوبت 22-R تا 25 قسمت در يک ميليون قسمت ماده سرما زا به بالا است. تجربه نشان مي‌دهد که اگر مقدار رطوبت در سيستم از 25 قسمت رطوبت در يک ميليون قسمت ماده سرمازا کم‌تر باشد، احتمال زنگ زدگي، تجزيه روغن و سوختن موتور تقريبا به طور کامل از بين مي‌برد. در موقع تميز کردن يک سيستم سرد کننده چهار کار مهم و ضروري و اساسي زير بايد انجام شود:

• گرفتن آب
• گرفتن اسيد
• خارج کردن ذرات جامد
• داشتن وسيله‌اي که نشان دهد کار جذب رطوبت تمام شده است

رطوبت گير ها معمولا سه کار اول را انجام مي‌ دهند و براي انجام قسمت چهارم عمليات به وجود رطوبت سنج نياز است. چون روغن رطوبت خود را به آهستگي از دست مي‌دهد و عايق سيستم ‌هاي بسته احتمالا مقداري رطوبت در طول زمان رها مي‌کند، رطوبت‌ گير ها بايد براي هميشه در سيستم باقي بمانند. دستگاه هاي رطوبت گير مانند اسفنج عمل مي‌کنند، ولي اگر کوچک باشد، هنگامي که کاملا اشباع شود، نخواهد توانست رطوبت ماده سرما زا را کاملا جذب نمايد. استفاده از رطوبت سنج، تنها راه امن آگاهي از اين وضعيت است، به خصوص در مورد دستگاه هاي تهويه هوا که يخ نمي‌ زنند.

رطوبت نما هاي مختلفي وجود دارند. يک نوع آن در صورت مرطوب بودن سيستم در حد خطرناک، به رنگ صورتي در آمده و در صورت ايمن بودن سيستم از نظر مقدار رطوبت به رنگ آبي در مي ‌آيند. رطوبت گير هاي ماده سرمازاي 22- R بايد سه تا پنج برابر رطوبت گير هاي مخصوص ماده 12- R براي مقادير مساوي ماده سرمازا باشند. هر چه ظرفيت جذب و حلاليت آب در ماده سرمازا بيش‌تر باشد، رطوبت گير بزرگ تري مورد نياز خواهد بود.

مشخصات رطوبت گیر سری DFRC :

• ظرفیت هوادهی (m3/hr 1200˜ ۱۵۰۰۰)
• جهت نصب در فضاهای خارجی (Out door)
• میزان رطوبت گیری (Kg/hr 9.1˜ ۱۰۶٫۲)

 رطوبت گیر در استخر های بزرگ و قهرمانی :

• فرآیند رطوبت گیری در استخر های بزرگ و مجموعه های ورزشی فقط توسط دستگاه هواساز صورت می گیرد.
• ظرفیت کویل سرد مهم ترین عامل در بهبود کیفت هوای رطوبت گیری شده می باشد.
• با ایجاد فن مکنده می توان هوای آغشته به رطوبت 70 درصد را با هوای بیرون میکس کرد و رطوبت را با درصد قابل توجهی کاهش داد.

پکیج هوایی سری PACV-D

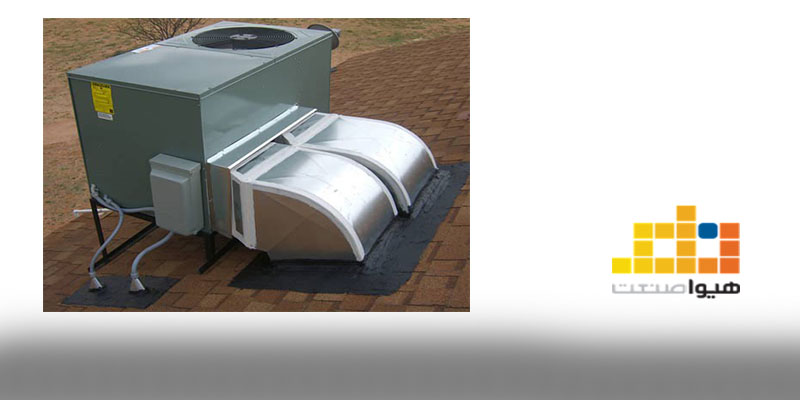

پکیج پشت بامی

پکیج پشت بامی (پکیج هوایی) یک دستگاه برای خنک کردن و سرد کردن می باشد که بر روی پشت بام منازل، ادارات، ساختمان های تجاری، باشگاه های ورزشی،  کارخانه و کارگاه و غیره، قابل نصب می باشد و به شکل مستقیمی از راه کانال کشی به قسمت های مختلف ساختمان ها مثل: راهرو ها، سالن ها و اتاق ها وصل می شود. پکیج های پشت بامی از قسمت های مختلفی تشکیل شده اند که شامل چیلر و هواساز می باشد. این قسمت ها در کنار هم و در یک مجموعه طراحی و ساخته می شوند. این پکیج ها علاوه بر داشتن سیستم گرمایشی و سرمایشی از انواع مختلف فیلترها و تجهیزات تنظیم کننده رطوبت برخوردار می باشد.

مشخصات فنی پکیج پشت بامی

• برای اطمینان از مقاوت کامل در برابر عوامل جوی هوا، قاب و روکش این پکیج ها از فولاد گالوانیزه تشکیل شده است که روی این فولاد را با پودر پلی استررنگ شده است.
• دارای  دو عایق صدا و حرارتی می باشد که عایق  صدا برای قسمت کمپرسور و عایق حرارتی برای قسمت کویل و فن برای سروصدای کم استفاده می شود.
• داشتن کنترل کننده راحت برای خط عملیاتی که شامل خنک کننده، گرم کننده، نشان دهنده خطا، زمان بندی روشن، خاموش و خودکار.
• وسایل حفاظت کننده مورد نیاز برای قسمت های اصلی و پانل های برقی که شامل قطع کننده ها و گیرنده های کمپرسور و موتور های فن می شود.

مشخصات پکیج هوایی سری PACV-D :

• کمپرسور های Semi-Hermetic Reciprocating
• ظرفیت سرمایشی واقعی از ۸ تا ۱۲۴ تن تبرید
• ظرفیت هوادهی CFM 3000 ~ 40000
• مبرد R134a

• کمپرسور رفت و برگشتی از نوع نیمه بسته (Semi Hermetic Reciprocating) مارک BITZER با درجه حفاظتی IP54 مناسب کار (380~400 V/3PH/50HZ) با گاز R134a و شرایط
• کمپرسور ها مجهزبه لرزه گیرهای فنری که بر روی شاسی مخصوص از پروفیل مقاوم نصب گردیده اند.
• فیلتر درایر جهت رطوبت زدایی مدار مبرد
• شیر سرویس مدار مبرد (Shut off Valve)
• شیرآلات و تجهیزات مدار مبرد از مارک های معتبر (Danfoss , Alco , …)
• شیر انبساط ترموستاتیکی (Thermostatic Expansion valve)
• شیر برقی (Solenoid Valve) جهت کنترل جریان گاز مبرد
• اپراتور از نوع کویل DX مطابق با استاندارد AHRI-410 دارای سطح حرارتی و ضریب انتقال حرارتی بالا ساخته شده “با پیشرفته ترین ماشین آلات تمام اتوماتیک با استفاده از تکنولوژی فین صفحه ای آلومینیومی با موج ها و شیار های مخصوص و” یکپارچه شده با لوله های مسی بدون درز با راندمان بالا (Fin Plate Expanded Tube)”
• لرزه گیر جهت مدار مکش و رانش کمپرسور متناسب با سایز مدار
• تشت تقطیر عایق کاری شده جهت کویل DX
• “مدار مکش عایق کاری شده با عایق ازنوع Flexible Closed Cell به ضخامت 1/2 اینچ (K Factor 0.26 Btu.in/ft².hr °F )”
• لوله کشی مدارات مبرد از لوله مسی با راندمان بالا (ACR Grade)
• سایت گلاس جهت مشاهده جریان مبرد و میزان رطوبت آن

تجهیزات برقی پکیج پشت بامی سری PACV-D شامل :

• کلید های حفاظتی جهت قطع جریان برق کمپرسور و الکتروموتور های اواپراتور و کندانسور درصورت جریان های اضافی بیش از حد مجاز یا اتصال کوتاه از مارک های معتبر اروپای غربی (ABB ، اشنایدر ، زیمنس و …)
• طراحی و ساخت مطابق با استاندارد AHRI-210/240 , AHRI-340/360 واستاندارد های بین المللی کیفی ساخت : ISO 9001:2008, ISO 14000:2004.
• کنتاکتور های مدار قدرت و فرمان و رله های صنعتی از انواع مارک های معتبر اروپای غربی (دانفوس ، اشنایدر ، زیمنس ، ABB و …)
• کنترل فاز (Voltage Monitoring Module) جهت قطع جریان برق در شرایط نوسان یا دو فاز شدن
• تایمر از مارک های معتبر شامل: ICM امریکا ، زیمنس و .
• تحویل به صورت شارژ شده با گاز R134a به صورت کامل و آماده راه اندازی
• دستگاه پکیج به صورت یکپارچه بر روی شاسی از پروفیل مقاوم متناسب با وزن دستگاه و بدنه دستگاه ها از ورق گالوانیزه مرغوب مطابق با استانداردهای ASTMA653 , JIS-G3302 و رنگ پودری الکترواستاتیک مقاوم در برابر 1000 ساعت تست اسپری نمک دردمای 95°F و رطوبت نسبی 95% (استاندارد ASTMB117).

مزایای پکیج پشت بامی

1)صدای کم دستگاه

صدای پکیج پشت بامی در حین کارکردن بسیار کم می باشد و  همان طور که از اسم آن پیداست بر روی پشت بام نصب می شود و به همین خاطر صدا به داخل ساختمان بسیار کم وارد می شود و یا اصلا صدایی شنیده نمی شود. دلیل دوم صدای کم دستگاه به این خاطر است که از موتورفن های کم صدا و کمپرسور های مخصوص استفاده می شود.

2)تامین هوای تازه به مقدار لازم از محیط

در این دستگاه هوای تازه به مقدار لازم وارد دستگاه می شود و همچنین  می توان با فیلتر کردن آن در برابر آلاینده ها و تنظیم کردن دقیق دمای دستگاه در فصل های زمستان و تابستان از لوازم افزایش دهنده و کاهش دهنده رطوبت به آن اضافه کرد و با سیستم کنترلی دقیق رطوبت هوا را تنظیم نمود.

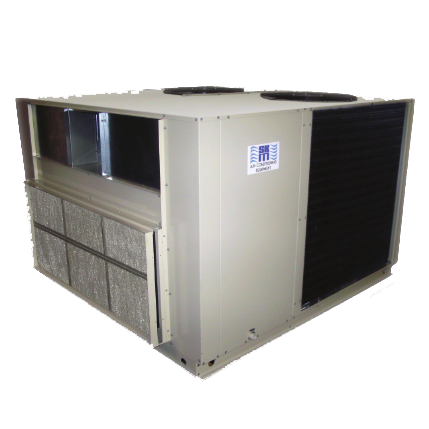

پکیج یونیت سری APMR

روف تاپ پکیج چیست :

روف تاپ پکیج (پکیج پشت بامی) یکی از انواع سیستم تهویه مطبوع است که برای سرمایش و گرمایش منازل یا دفاتر یا سالن ها از آن استفاده می شود. علت نام گذاری روف تاپ پکیج به این شیوه به این دلیل است که روف تاپ پکیج ها در پشت بام نصب می شوند و تمام اجزای تهویه شامل کویل اواپراتور، فن، کمپرسور و کندانسور هوایی در یک کابین مجتمع می شوند که یونیت پکیج نیز نامگذاری می شود. این سیستم تهویه مطبوع متفاوت از سیستم اسپلیت عمل می کند. اسپلیپت ها عموما در کاربری های مسکونی استفاده می شوند و در آن ها کویل، اوپراتور و فن را از کمپرسور و کندانسور جدا می کنند و این دو واحد را به ترتیب در داخل و بیرون ساختمان قرار می دهند.

اجزای اصلی روف تاپ پکیج :

پکیج پشت بامی شامل یک بدنه اصلی و داکت های متصل به آن است. بدنه اصلی پکیج های پشت بامی با توجه به نوع عملکرد از چند بخش تشکیل شده است که هرکدام از این بخش ها اجزا مخصوص به خود را دارند، البته بعضی از این اجزا مانند فن به خاطر ایجاد جریان هوا، در قسمت های مختلف می توانند وجود داشته باشند. اجزای اصلی روفتاپ پکیج ها عبارتند از :

• دمپر و تنظیم کننده جریان هوای ورودی
• فیلتر ها
• کویل های گرمایش و سرمایش
• فن و الکترو موتور
• واحد کندانسینگ
• استراکچر و کابین

مشخصات پکیج هوایی سری APMR :

• ظرفیت سرمایشی واقعی از ۴ تا ۲۹ تن تبرید
• کمپرسور های Hermetic Scroll
• ظرفیت هوادهی CFM 1670 ~ 10500
• مبرد R410a

کندانسور هوایی متناسب با ظرفیت پکیج هوایی شامل :

• کویل کندانسور دارای سطح حرارتی و ضریب انتقال حرارتی بالا ساخته شده با پیشرفته ترین ماشین آلات تمام اتوماتیک با استفاده از تکنولوژی فین صفحه ای آلومینیومی با موج ها و شیار های مخصوص و یکپارچه شده با لوله های مسی بدون درز با راندمان بالا (Fin Plate Expanded Tube) (کویل های کندانسور در مواد شیمیایی کاملا شستشو و چربی گیری شده و در فشار 450 Psi از نظر نشتی تست می گردند.)
• فن کندانسور با پره های آلومینیومی از نوع Axial و بالانس استاتیکی و دینامیکی به همراه توری گارد محافظ با پوشش Acrylic مجهز به الکتروموتور (Direct Drive) با درجه حفاظتی IP55 و کلاس F (380 ~ 400 V/3PH/50HZ) تابلو برق با درجه حفاظتی IP54 طبق استاندارد (IEC-529) و Wiring داخلی تابلو طبق استاندارد NEC-430 & 440
• کویل های کندانسور ساخت شرکت SKM دارای AHRI Certificate می باشد.

تجهیزات برقی پکیج هوایی سری APMR شامل :

• دستگاه پکیج به صورت یکپارچه بر روی شاسی از پروفیل مقاوم متناسب با وزن دستگاه و بدنه دستگاه ها از ورق گالوانیزه مرغوب مطابق با استانداردهای ASTMA653 , JIS-G3302 و رنگ پودری الکترواستاتیک مقاوم در برابر 1000 ساعت تست اسپری نمک دردمای 95°F و رطوبت نسبی 95% (استاندارد ASTMB117).
• کنتاکتور های مدار قدرت و فرمان و رله های صنعتی از انواع مارک های معتبر اروپای غربی (دانفوس ، اشنایدر ، زیمنس ، ABB و …)
• طراحی و ساخت مطابق با استاندارد AHRI-210/240 , AHRI-340/360 واستاندارد های بین المللی کیفی ساخت: ISO 9001:2008, ISO 14000:2004.
• کنترل فاز (Voltage Monitoring Module) جهت قطع جریان برق در شرایط نوسان یا دو فاز شدن
• تحویل به صورت شارژ شده با گاز R410a به صورت کامل و آماده راه اندازی
• تایمر از مارک های معتبر شامل : ICM امریکا ، زیمنس و …

مزایای پکیج پشت بامی

دخالت نکردن آب در سیستم سرمایشی :

درسیستم آبی مثل هواساز که به چیلر وصل می شوند، باید که اول محلول گلیکول و آب در داخل چیلر سرد شده و سپس به وسیله ی لوله های عایق کاری توسط پمپ به یونیت ها فرستاده شود ولی در پکیج هوایی در حالت سرمایشی آبی در جریان نیست به دلیل اینکه چیلر و هواساز کنار یکدیگر درون یه دستگاه تهیه می شوند، نیازی به آب و متعلقات گفته شده نیست و اواپراتور چیلر به شکل مستقیم در داخل هواساز قرار می گیرد. این حالت باعث کاهش هزینه و به تبع کاهش قیمت های این پکیج ها، صرفه جویی در مصرف سوخت به وسیله ی جلوگیری کردن وهدر نرفتن انرژی از مسیر منتقل شدن آب سرد از چیلر به یونیت های درون ساختمان می شود.

اشغال نکردن فضای مفید :

این دستگاه همان گونه که از اسمش پیدا می باشد بر روی پشت بام ساختمان ها و مکان های دیگر نصب می شود و فضای زیادی را به خود اختصاص نمی دهد و همچنین درمعرض دید نمی باشد.
