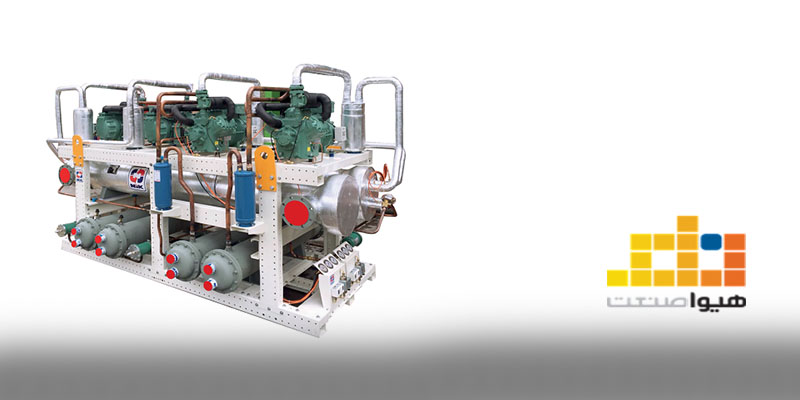

چیلر آبی سری WPCD

چیلر های تراکمی آب خنک

چیلر های تراکمی آب خنک که با نام چیلر آبی نیز آن را می شناسیم، از رایج ترین چیلر هایی است که امروزه برای کاربرد های مختلفی مورد استفاده قرار می گیرند. از این دستگاه ها می توان برای خنک کردن ساختمان های اداری و تجاری، سالن های سرپوشیده، مراکز صنعتی و … بهره برد. تفاوت این دستگاه ها با نوع دیگر چیلر های تراکمی در چگونگی خنک سازی سیال مبرد است. در چیلر های تراکمی آب خنک، از یک برج خنک کننده یا کولینگ تاور و جریان آب برای این کار استفاده می شود.

مشخصات چیلر آبی سری WPCD :

• کمپرسور های Semi-Hermetic Reciprocating
• ظرفیت سرمایشی واقعی از 25 تا 415 تن تبرید
• مبرد R134a

بخش های مکانیکی چیلر آبی سری WPCD شامل :

• اپراتور ها مجهز به عایق ازنوع Flexible Closed Cell به ضخامت 1 اینچ (K Factor 0.26 Btu.in/ft².hr.°F)
• کمپرسور رفت و برگشتی از نوع نیمه بسته (Semi Hermetic Reciprocating) مارک Bitzer با درجه حفاظتی IP54 (380~400 V/3PH/50HZ) و شرایط
• کندانسور آبی از نوع پوسته و لوله (Shell & Tube) ساخت Alfa Laval / Onda ایتالیا، پوسته از جنس لوله فولادی و لوله های مسی با راندمان بالا (ACR Grade) مجهز به بافل های گالوانیزه و Sub-cooling circuit مطابق با استانداردهای CE, GOST, RINA, UDT and ASME
• لوله کشی مدارات مبرد از لوله مسی با راندمان بالا (ACR Grade)
• کمپرسور ها مجهز به سایت گلاس روغن و شیر سرویس جهت مدار مکش و رانش و هیتر کارتر (Crankcase Heater) جهت جلوگیری از افزایش ویسکوزیته روغن داخل کمپرسور
• کمپرسور ها مجهز به لرزه گیرهای فنری که بر روی شاسی مخصوص از پروفیل مقاوم نصب گردیده اند.
• اپراتور از نوع پوسته و لوله (Shell & Tube) ساخت Alfa Laval / Onda ایتالیا، پوسته از جنس لوله فولادی و لوله های مسی با راندمان بالا (ACR Grade) مجهز به بافل های گالوانیزه مطابق با استاندارد های CE, GOST, RINA, UDT and ASME

تجهیزات برقی چیلر آب خنک سری WPCD شامل :

• دستگاه چیلر به صورت یکپارچه بر روی شاسی از پروفیل مقاوم متناسب با وزن دستگاه و یک لایه رنگ Galvanized Primer و یک لایه پوشش Black Enamel ساخته می شود.
• کنترل فاز (Voltage Monitoring Module) جهت قطع جریان برق در شرایط نوسان یا دو فاز شدن
• طراحی و ساخت مطابق با استاندارد AHRI-550/590 واستانداردهای بین المللی کیفی ساخت و محیط زیست : ISO 9001:2008, ISO 14000:2004
• کنتاکتور های مدار قدرت و فرمان و رله های صنعتی از انواع مارک های معتبر اروپای غربی (دانفوس , اشنایدر , زیمنس و …)
• تابلو برق دستگاه ها از ورق گالوانیزه مرغوب مطابق با استانداردهای ASTMA653 , JIS-G3302 و رنگ پودری الکترواستاتیک مقاوم در برابر 1000 ساعت تست اسپری نمک دردمای 95°F و رطوبت نسبی 95% (استاندارد ASTMB117).
• کنترل فاز (Voltage Monitoring Module) جهت قطع جریان برق در شرایط نوسان یا دو فاز شدن
• تایمر از مارک های معتبر شامل : ICM امریکا ، زیمنس و …
• کلید های حفاظتی جهت قطع جریان برق کمپرسور و الکتروموتور های کندانسور درصورت جریان های اضافی بیش از حد مجاز یا اتصال کوتاه از مارک های معتبر اروپای غربی (ABB، اشنایدر، زیمنس و …)

مزیت‌ های چیلر های تراکمی آب خنک در تهویه مطبوع

این نوع از وسایل تهویه مطبوع برای خنک سازی مبرد از فرآیند تبخیر آب جهت گرفتن گرمای مبرد استفاده می‌نماید. همچنین چیلر های تراکمی آب خنک هنگامی که بار های سرمایش زیاد باشند، بازدهی و راندمان بسیار خوبی جهت خنک سازی مبرد و تهویه مطبوع دارند. این نوع چیلر ها را می‌توان در مکان ‌های بسته مانند: داخل ساختمان ‌ها به دلیل اینکه از آب برای خنک سازی مبرد استفاده می‌کنند، نگهداری کرد و از آثار مخرب شرایط محیطی بر آن‌ها جلوگیری نمود، همچنین چیلر های آب خنک نسبت به نوع هوا خنک ارزان ‌تر هستند.

نقش کندانسور در طراحی چیلر های تراکمی آب خنک

طراحی کندانسور مانند یک مبدل حرارتی پوسته لوله صورت می گیرد. سیال مبرد داخل لوله در جریان است. سیالی که وارد کمپرسور می شود، دما و فشار بالایی دارد که با ورود به کندانسور دمای آن پایین آمده، آماده ورود به شیر انبساط می شود. عمل خنک سازی چیلر های تراکمی را می توان هم با جریان هوا و هم با جریان آب انجام داد. نقش آب در خنک سازی چیلر درست در بخش کندانسور است که مشخص می شود. اگر برای خنک سازی اولیه سیال مبرد از جریان آب استفاده گردد، گفته می شود که چیلر از نوع آب خنک است. آب مورد نیاز برای ورود به بخش کندانسور به کمک برج خنک کننده تأمین می شود.
