اسفند 14, 1398

عملیات نصب و راه اندازی پروژه نیروگاه سمنگان سیرجان

عملیات نصب و راه اندازی سیستمهای HVAC

پروژه نیروگاه سمنگان سیرجان


تیم خدمات پس از فروش جهت لوله کشی و نصب و راه اندازی هواساز های سیستم HVAC در نیروگاه سمنگان سیرجان آماده ارائه خدمات می باشد.

هواساز ها بخش های مکانیکی شامل:

ورودی هوا و فیلترهای مربوطه:

  • مجهز به فیلتر آلومینیومی قابل شستشو در ورودی هوا به کویل آبی

کویل:

  • مجهز به کویل آبی سرمایش و گرمایش به صورت مجزا مطابق با استاندارد AHRI-410 دارای سطح حرارتی و ضریب انتقال حرارتی بالا ساخته شده با پیشرفته ترین ماشین آلات تمام اتوماتیک با استفاده از تکنولوژی فین صفحه ای آلومینیومی با موجها و شیارهای مخصوص و یکپارچه شده با لوله های مسی بدون درز با راندمان بالا(Fin Plate Expanded Tube) (کویلهای آبی در مواد شیمیایی کاملا شستشو و چربی گیری شده و در فشار ۳۰۰ Psi از نظر نشتی تست می گردند)
  • ۲ اینچ عایق پلی یورتان تزریقی با دانسیته بالا جهت Evaporator Section
  • تشت تقطیر عایق کاری شده جهت کویل آبی
  • کویلهای ساخت شرکت SKM دارای AHRI Certificate می باشد.

فن هوا دهنده:

  • فن هوادهنده دستگاه از نوع PLUG FAN از برند NICOTRA ایتالیا با راندمان بالا و دسیبل صدای استاندارد و بالانس استاتیکی و دینامیکی مجهز به الکتروموتور (Direct Drive) با درجه حفاظتی IP55 و کلاس F (380 ~ 400 V/3PH/50HZ) از برند Siemens اروپا
  • فریم فن و الکتروموتور مجهز به لرزه گیر لاستیکی
  • Flexible Connection بین خروجی فن و فریم دستگاه جهت جلوگیری از انتقال لرزش فن به کانال

بدنه و استراکچر دستگاه:

  • دارای پروفیل آلومنیومی ۵ سانتیمتری و بدنه دو جداره گالوانیزه و عایق ۲ اینچی پلی یورتان تزریقی
  • دستگاه هواساز بصورت یکپارچه بر روی شاسی از پروفیل مقاوم متناسب با وزن دستگاه و بدنه دستگاه ها از ورق گالوانیزه مرغوب مطابق با استانداردهای ASTMA653 , JIS-G3302 و رنگ پودری الکترواستاتیک مقاوم در برابر ۱۰۰۰ ساعت تست اسپری نمک دردمای ۹۵°F و رطوبت نسبی ۹۵% (استاندارد ASTMB117).
  • طراحی و ساخت مطابق با استاندارد AHRI-410 واستانداردهای بین المللی کیفی ساخت : ISO 9001:2008, ISO 14000:2004.

[row]
[col span=”6″ span__sm=”12″]
[ux_image id=”95763″]
[/col]
[col span=”6″ span__sm=”12″]
[ux_image id=”95764″]
[/col]
[col span=”6″ span__sm=”12″]
[ux_image id=”95765″]
[/col]
[col span=”6″ span__sm=”12″]
[ux_image id=”95766″]
[/col]
[/row]

ادامه مطلب
Modir0 نظراخبار, هواساز
اسفند 14, 1398

برگزاری رویداد بین المللی استارت آپ ویکند صنعت برق در تبریز/۳۰ درصد مصرف انرژی متعلق به وسایل سرمایشی است

به گزارش خبرگزاری فارس از تبریز، اکبر فرج‌نیا ظهر امروز در نشست خبری پیرامون برگزاری رویداد بین‌المللی استارت‌آپ ویکند صنعت برق اظهار کرد: از چند سال گذشته، شرایط دمایی در تابستان با افزایش دما روبه‌ روست و در ساعات پیک از ۱۲ تا ۵ بعد از ظهر تامین برق مطمئن برق با محدودیت مواجه است که این به علت بارهای سرمایشی وارد شده در آن لحظات می‌باشد.
وی با بیان اینکه ۲۰  تا ۳۰ درصد مصرف انرژی صرف تامین بارهای سرمایشی است، گفت: برای رفع این مشکل، بسته و مشارکت برای جلب همکاری تهیه و ابلاغ شده  که در فاز اول روی مشترکان شاخص از جمله صنعتی و کشاورزی متمرکز شده است که به همین منظور مشوق‌هایی تنظیم شد و متناسب با نوع و کیفیت مشمول دریافت مشوق شده‌اند.
مدیرعامل شرکت توزیع نیروی برق آذربایجان‌شرقی با بیان اینکه از طریق همین مشوق‌ها و بسته هیچ خاموشی ناشی از کمبود برق در بخش صنعت نداشته و بخشی هم به کشورهای دیگر صادر شد، متذکر شد: رقمی که به‌عنوان تشویق پرداخت شده است در حدود ۴ میلیارد و نیم به‌صورت نقدی در حساب‌های کاربران در آذربایجان‌شرقی به جز تبریز است.
وی با اشاره بر اینکه مشترکان حوزه خانگی و صنعتی ۸۰ درصد مشترکان مصرفی را تشکیل می‌دهد، تصریح کرد: ۴۰ تا ۵۰ درصد سبد مصرف کشور در حوزه مشترکین تجاری و خانگی است ولی برای ما امکان مراجعه تک به تک نیست از این‌رو باید برای جلب آنها فکر و اندیشه‌ای جدید داشتیم.
فرج‌نیا ادامه داد: در حال حاضر شرکت‌های مختلف  در  سراسر دنیا به سمت استارت آپ برای استفاده از ایده خلاقانه رفته است و شرکت توزیع برق استان نیز به این سمت حرکت کرد.
وی توضیح داد: برای این منظور با مرکز رشد دانشگاه تبریز دیدار کرده و از ایده و افکار آنها استفاده کردیم تا از این ایده‌ها برای رفع مشکلات در اوج مصرف  بهره‌مند شود.
مدیرعامل شرکت توزیع نیروی برق آذربایجان‌شرقی خاطرنشان ساخت: رویداد استارت‌آپ ویکند  در سوم اردیبهشت در دانشگاه تبریز در مرکز رشد برگزار می‌شود که محورهای همایش  روی بهینه و مدیریت بار و مصرف انرژی و تحول دیجیتال صنعت برق می‌باشد.
وی توضیح داد:  تا ۸ اسفند سال‌جاری ایده‌ها در حال جمع‌آوری شده و  در ۱۳ اسفند این ایده‌ها جمع‌بندی خواهد شد و سپس تمام ایده‌های برتر مشخص شده و توسط مربی‌ها پخته‌تر و تکمیل‌تر خواهد شد تا در روز نهایی (سوم اردیبهشت) آماده برای ارائه خواهد شد.
فرج‌نیا با تاکید بر اینکه سه شرکت برتر در رویداد  تشویق مالی خواهند شد، یادآور شد: تیم اول مبلغ ۱۵ میلیون تومان، تیم دوم ۱۰ میلیون تومان و تیم سوم جایزه ۸ میلیون تومانی دریافت خواهند کرد همچنین شرکت برق توزیع برق با تیم اول، قرارداد ۱۵۰ میلیون تومانی ۱۰۰ میلیون تومان با تیم دوم، قرارداد ۱۰۰ میلیون تومان و با تیم سوم قرارداد به مبلغ ۸۰ میلیون تومان خواهد بست که این مبالغ حداقل هستند.
وی تصریح کرد: البته در آن رویداد میهمانان صنعتی و شرکت‌های برق دیگر هم هستند که می‌توانند با ایده‌ها و رتبه‌های دیگر عقد قرارداد کنند.


ادامه مطلب
Modir0 نظراخبار, تهویه مطبوع, داکت اسپلیت و VRF
اسفند 12, 1398

پروژه های صنعت نفت و گاز و پتروشیمی و عمرانی

[row]
[col span__sm=”12″]
برخی از مشتریان چیلرهای یکپارچه و مجزا شرکت هیوا صنعت

  • پروژه تجاری سیتی سنتر خلیج فارس (اهواز)
  • پروژه مسکونی دولتشاد خیابان ظفر(تهران)
  • پروژه گروه کارخانجات صنعتی زامیاد(تهران)
  • پروژه آب چیلد پتروشیمی پارس(عسلویه)
  • موتورخانه نیروگاه سیکل ترکیبی بهبهان(گروه مپنا)
  • پروژه موسسه سرم سازی رازی(قزوین)
  • پروژه هتل آدینا (آرام)(مشهد)
  • پروژه بیمارستان شفا دانشگاه جندی شاپور(اهواز)
  • پروژه وزارت امور خارجه گینه(قاره آفریقا)
  • پروژه هتل رز(شیراز)
  • پروژه اداری چدن سازان شهرک صنعتی جی(اصفهان)
  • پروژه کارخانجات لاستیک بارز (کرمان)
  • پروژه پتروشیمی مبین (عسلویه)
  • پروژه برج مسکونی کوهسنگی (مشهد)

برخی از مشتریان پکیج های یکپارچه و مجزا  شرکت هیوا صنعت

  •  پروژه اداری پارک ترافیک شهرداری(مشهد)
  • پروژه وزارت امور خارجه گینه(قاره آفریقا)
  • پروژه بیمارستان ولی عصر( خرمشهر)
  • پروژه ساختمان اداری پتروشیمی پارس(عسلویه)
  • ساختمانهای ABS & Rubber پتروشیمی جم(عسلویه)
  • نیروگاه سیکل ترکیبی سیرجان -سمنگان(گروه مپنا)
  • هتل پتروشیمی بوشهر(عسلویه)
  • پروژه بیمارستان شادگان(خوزستان)
  • پروژه مجتمع تجاری صدف (چابهار)
  • پروژه فاز ۱۷ & 18 پارس جنوبی(عسلویه)
  • پروژه پتروشیمی مروارید(عسلویه)
  • پروژه پتروشیمی سبلان (عسلویه)
  • پروژه فاز ۱۴ پارس جنوبی(عسلویه)
  • پروژه پتروشیمی هنگام(عسلویه)

برخی از مشتریان کندانسینگ یونیت ها شرکت هیوا صنعت

  • پروژه اداری دانشکده محیط زیست(کیش)
  • پروژه نیروگاه سبلان گروه مپنا(سبلان)
  • پروژه پتروشیمی مروارید(عسلویه)
  • دانشکده پیراپزشکی دانشگاه جندی شاپور(اهواز)
  • پروژه پالایشگاه بندرعباس(عسلویه)
  • واحد کلاستر میدان نفتی یاران شمالی(عسلویه)
  • پروژه ABS & Rubber پتروشیمی جم(عسلویه)
  • پروژه نیروگاه سیکل ترکیبی کهنوج(گروه مپنا)
  • واحد استحصال اتان پتروشیمی بوشهر(عسلویه)
  • پروژه توسعه میدان نفتی یاران شمالی(عسلویه)
  • پروژه پتروشیمی گچساران(کهگیلویه و بویراحمد)
  • پروژه نیروگاه گازی پرند (تهران)
  • پروژه پتروشیمی لردگان (چهارمحال بختیاری)
  • پروژه پتروشیمی ایلام(واحد الفین)

برخی از مشتریان هواسازها شرکت هیوا صنعت

  • دانشکده پیراپزشکی دانشگاه جندی شاپور(اهواز)
  • پروژه مجتمع تجاری خلیج فارس(شیراز)
  • پروژه هتل آدینا(آرام)(مشهد)
  • پروژه فاز ۱۴ پارس جنوبی(عسلویه)
  • ساختمان اداری پتروشیمی پارس(عسلویه)
  • پروژه اداری دانشکده محیط زیست(کیش)
  • پروژه نیروگاه گروه مپنا(سیرجان -سمنگان)
  • پروژه کود شیمیایی اوره لردگان(لردگان)
  • پروژه واحد الفین پتروشیمی بوشهر(عسلویه)
  • پروژه واحد یوتیلیتی پتروشیمی بوشهر(عسلویه)
  • پروژه پتروشیمی هنگام(عسلویه)
  • ساختمانهای ABS & Rubber پتروشیمی جم(عسلویه)
  • پروژه نیروگاه های گازی پرند (تهران)
  • پروژه پتروشیمی مروارید (عسلویه)

برخی از مشتریان داکت اسپلیت ها و VRF  شرکت هیوا صنعت

  • پروژه ساختمان اداری نیروگاه گازی(بندرعباس)
  • ساختمان اداری پتروشیمی پارس(عسلویه)
  • پروژه تجاری-اداری مهستان(کرمانشاه)
  • پروژه مهمانسرای قدیر سنگاچین(بندرانزلی)
  • پروژه تجاری- اداری ایران زمین(ایذه)
  • پروژه مسکونی خیابان کریمخان(تهران)
  • پروژه اداری-تجاری خیابان مطهری(تهران)
  • پروژه مسکونی شهرک گلستان منطقه ۲۲(تهران)
  • پروژه کلینیک بانک چشم(مشهد)
  • پروژه هپی لند(مشهد)
  • پروژه کارخانه شیشه اردکان(یزد)
  • پروژه مسکونی شهرک چمستان(مازندران)
  • پروژه سینما ساحل(اهواز)
  • پروژه مسکونی خیابان پیروزی (تهران)

[/col]
[/row]

ادامه مطلب
Modir0 نظراخبار, تهویه مطبوع
اسفند 12, 1398

مقایسه سیستم VRF با داکت اسپلیت

[ux_image id=”96175″]

سیستم VRF:

سیستم تهویه سرمایشی و گرمایشی دستگاه پیشرفته ای است که پتانسیل کنترل دمای هر قسمت از ساختمان به صورت مستقل با راندمان بالا را فراهم می کند. منظور از کنترل مستقل ، این است که می توان هریک از یونیت های داخلی که به یک یونیت خارجی متصل می شود را به صورت جداگانه از نظر کارب و دمابب و میتقل از دیگر یونیت های داخلی تنظیم نمود.

منظور از راندمان بالا این است که به لطف کاربرد تکنولوژی Variable Refrigerant Flow  یا همان متغیر نمودن مقدار مبرد ورودی به فن کویل ها و نیز استفاده از تکنولوژی موتور کمپرسورهای اینورتر، می توان دقیقا به اندازه نیاز مصرف کننده و به صورت هوشمند، انرژی مصرفی سیستم VRF را کنترل کرد. از دیگر منافع مهم این دستگاه می توان به موارد زیر اشاره کرد:

  1. عملکرد بدون نیاز به مدار آب
  2. اشتغال فضای کم جهت نصب یونیت خارجی و یونیت های داخلی
  3. قابلیت کار در شرایط آب و هوایی متنوع
  4. کارکرد بسیار کم صدا یا بی صدا

داکت اسپلیت :

داکت اسپلیت از یک یونیت خارجی که شامل کمپرسور و مبدل حرارتی کندانسور است و نیز یک یونیت داخلی شامل مبدل حرارتی اواپراتور تشکیل شده است. یونیت داخلی داکت اسپلیت معمولا زیر سقف کاذب نصب می شود .

داکت اسپلیت همانطور که از نامش پیداست سیستمی کانالی است که  با کانال کشی هوای سرد یا گرم شده در یونیت داخلی را به اتاق ها و سالن های مختلف هدایت می کند و بزرگترین عیب آن این است که همه اتاق ها و سالن های متصل به آن با دمای یکسان سرد یا گرم شده و جریان هوای ورودی به  همه آنها با هم قطع یا وصل میشود. که در واقع دمای هوا در همه قسمت های متصل به یک داکت اسپلیت، یکسان خواهد بود.



مزایای داکت اسپلیت :

  1. قیمت اولیه پایین
  2. فیلتر نمودن هوا
  3. مجزا شدن هزینه شارژ هر واحد از کل ساختمان
  4. استفاده از داکت اسپلیت به جای چند اسپلیت

نتیجه گیری در مورد مقایسه سیستم VRF با داکت اسپلیت:

اگر شما ساختمانی دارید که در قسمت های مختلف آن به تنظیم دمای هوا به صورت مستقل نیاز دارید (معمولا ساختمان های با متراژ متوسط تا بزرگ) یکی از بهترین سیستم ها، سیستم های VRF هستند.

اگر ساختمانی دارید که متراژ کمی دارید ( مانند منازل مسکونی با متراژ کمتر از 150 متر) می توانید از یک یا چند اسپلیت در نقاط مختلف استفاده کنید تا بتوانید دمای هر اسپلیت را به طور جداگانه تنظیم نمایید. اگر مسئله کنترل دمای هر اتاق یا سالن به صورت مستقل و جداگانه اهمیت ندارد و میخواهید دمای هوا در همه آنها به صورت برابر تنظیم شود و باهم سرد و گرم شوند، می توانید از داکت اسپلیت استفاده کنید.

در واقع مسئله کنترل هر قمت از نظر دما و رطوبت و نیز متراژ ساختمان ها مهمترین فاکتورها در مقایسه سیستم VRF با اسپلیت و داکت اسپلیت است.

ادامه مطلب
Modir0 نظرتهویه مطبوع, مینی چیلر
بهمن 28, 1398

چیلر چیست؟

چیلر سیستمی است که با استفاده از سیکل تبرید تراکمی یا سیکل تبرید جذبی گرما را از مایع می‌گیرد. این مایع سرد شده می‌تواند در تجهیزات تهویه مطبوع مانند هواساز و فن کوئل استفاده شود. گرمای گرفته شده از آب می‌تواند به محیط داده شده و یا برای افزایش بازدهی، در کاربردهای گرمایشی استفاده شود.

گاز مبرد چیلرها در کندانسور با سه روش آب خنک، هوا خنک و تبخیری، خنک کاری می‌شود.

[row]
[col span=”4″ span__sm=”12″]
[ux_image id=”93672″]
[/col]
[col span=”4″ span__sm=”12″]
[ux_image id=”93555″]
[/col]
[col span=”4″ span__sm=”12″]
[ux_image id=”93675″]
[/col]
[/row]

چیلر در دو حوزه تهویه مطبوع و صنعتی کاربرد دارد.

کاربرد چیلر

در کاربرد تهویه مطبوع، آب سرد شده در چیلر برای سرد کردن و کاهش رطوبت هوا در واحدهای اداری، صنعتی و تجاری متوسط تا بزرگ استفاده می‌شود.

در کاربرد صنعتی، آب سرد شده برای خنک‌کاری کنترل شده محصولات، مکانیزم‌ها و ماشین آلات کارخانه استفاده می‌شود. برای مثال، چیلر صنعتی در صنایع پلاستیک، قالب‌سازی، ریخته‌گری، صنایع شیمیایی، صنایع غذایی، صنایع دارویی و غیره مورد استفاده قرار می‌گیرد.

ادامه مطلب
Modir0 نظرچیلر هوا خنک, مینی چیلر
بهمن 28, 1398

Seminar

[row]
[col span=”7″ span__sm=”12″]

سمینار تخصصی خدمات پس از فروش

نصب و راه اندازی و عیب یابی محصولات یونیتاری skm

  • داکت اسپلیت
  • فن کویل
  • مینی چیلر

با حضور نمایندگان تهران و شهرستان ها
( با ارائه گواهینامه )
جهت ثبت نام در سمینار های بعدی با ما تماس بگیرید
تلفن:49132-021
[/col]
[col span=”5″ span__sm=”12″]
[ux_image id=”94318″]
[/col]
[/row]

ادامه مطلب
Modir0 نظرسمینار
آذر 30, 1398

اهمیت سایزینگ صحیح سیستم های تهویه مطبوع

سایزینگ سیستم های تهویه مطبوع چیست؟

سایزینگ سیستم های تهویه مطبوع به معنی انتخاب دستگاه های سرمایشی و گرمایشی با ظرفیت مناسب و نه کمتر و نه بیشتر از حد مورد نیاز می باشد.
اگر ظرفیت کمتر از حد انتخاب شود، سیستم قادر به گرم کردن یا خنک کردن به طور موثر نخواهد بود. یک سیستم کوچک مجبور خواهد شد به طور مداوم کار کند و از میزان زیادی انرژی استفاده کند و ممکن است هرگز به دمای محیط دلخواه شما نرسد.



تهویه مطبوع

مشکلات ظرفیت بیشتر از حد:

مشکلات ظرفیت بیشتر از حد که در اصطلاح به آن Over Size گفته می شود نیز در ادامه آورده شده است:
یک سیستم بزرگ خیلی سریع ساختمان را گرم یا سرد می کند. در واقع وقتی سیستم این کار را انجام می دهد، قبل از اینکه ساختمان خانه شما گرم شود یا خنک شود خاموش می شود.

در نتیجه، شرایط فضا خیلی سریع تغییر می کند و سیستم شما را مجبور می کند تا مرتباً روشن و خاموش شود که ساختمان را در دمای مناسب نگه دارد. این روند بسیار ناکارآمد است علاوه بر اتلاف انرژی، سر و صدای سیستمی که به طور مداوم روشن و خاموش میشود می تواند بسیار آزار دهنده باشد.
بسیاری از سیستم های تهویه مطبوع (HVAC) که در ساختمان های صنعتی نصب شده اند، از ظرفیت بیشتری نسبت به میزان مورد نیاز برخوردار هستند. چنین سیستم های تهویه مطبوع Oversized می تواند اثرات منفی اقتصادی داشته باشد.



دلایل پرهیز از خرید دستگاه های با ظرفیت بیشتر:

  • Short-Cycling (سیکل کوتاه):

انتخاب و طراحی صحیح دستگاه به ویژه در آب و هوای مرطوب بسیار مهم است، جایی که Short-Cycling (چرخه و سیکل کوتاه) تجهیزات تهویه هوا می تواند به کنترل ضعیف رطوبت منجر شود.

یک چرخه طولانی باعث کاهش رطوبت می شود، بنابراین افراد می توانند از آنجا که رطوبت پایین است (در حالت ایده آل در محدوده 45-55٪)، دمای هوا را بالاتر نگه دارند.

اگر یک سیستم بزرگ باشد، چون به مدت زمان کافی کار نمی کند (سیکل های کوتاه و روشن و خاموش شدن های زیاد)، نمی تواند رطوبت هوا را به اندازه کافی بگیرد و در نتیجه افراد برای جبران احساس “گرفتگی و خفگی”، درجه حرارت موردنیاز را پایین تر می آورند، که باعث مصرف بیشتر تجهیزات می شود.



دستگاه های تهویه مطبوع

می توان گفت یک کمپرسور که دائما در زمان اوج گرما خاموش و روشن می شود، نشان می دهد که دستگاه نامناسب و بزرگی انتخاب شده است و یک کمپرسور که به طور مداوم کار می کند، انتخاب دستگاه  با اندازه مناسب را نشان می دهد.

روشن و خاموش شدن زیاد سیستم باعث تسریع فرسودگی تجهیزات می شود که می تواند منجر به خرابی زودرس شود.

راندمان کلی سیستم تهویه هوا با روشن و خاموش شدن بیش از حد کاهش می یابد یکی دیگر از پیامدهای چرخه کوتاه این است که اگر یک سیستم فقط 10 دقیقه کار کند و بعد از آن خاموش شود، هرگز به راندمان نامی خود نمی رسد.

سیستم های مدرن باید حداقل 15 دقیقه (گاهی اوقات طولانی تر) را اجرا کنند تا در واقع به بالاترین راندمان خود برسند. بنابراین، برای به حداکثر رساندن صرفه جویی در سیستم، شما به چرخه های طولانی نیاز دارید زیرا این زمانی است که سیستم در بهترین حالت کار می کند.



  • افزایش مصرف انرژی:

تجهیزات HVAC  با اندازه بزرگ برای کارکردن به انرژی بیشتری نیاز دارند. تحقیقات نشان داده است که برای سیستم هایی که 50% بزرگتر از میزان مور نیاز بوده اند، میزان مصرف برق سالانه 9 درصد افزایش داشته است.



  • Air Leakage:

سیستم های بزرگتر، از قدرت موتور بیشتری برای فن دمنده استفاده می کنند و اغلب به دلیل ایجاد فشار بالاتر در کانال، Air Leakage بیشتری را در کانال نشان می دهند.



  • قیمت اولیه بالاتر:

یک سیستم تهویه مطبوع Oversize مصرف کننده را مجبور می کند ضمن تأمین سطح راحتی کمتر و اتلاف انرژی بیشتر، هزینه بیشتری را برای تجهیزات و تعمیر و نگهداری آن ها بپردازد.



طراحی سیستم تهویه مطبوع

نتیجه گیری:

بنابراین مشخص می گردد که طراحی درست و سایزینگ صحیح تجهیزات گرمایشی و سرمایشی برای دستیابی به شرایط مناسب داخلی – دما و رطوبت – و صرفه جویی در هزینه های خرید اولیه و هزینه های نگهداری مهم است.
اندازه سیستم های خنک کننده برای دستیابی به راندمان و راحتی بهینه اهمیت بسزایی دارد.

هنگامی که تجهیزات کوچک هستند، میزان مصرف انرژی افزایش یافته و راحتی و آسایش کاهش می یابد. هنگامی که تجهیزات بزرگ هستند، هزینه های اولیه (خرید) بالاتر رفته، کارآیی کاهش یافته، هزینه های مصرف انرژی افزایش می یابد و آسایش به خطر می افتد.
برای جلوگیری از زیان های مالی و مشکلات، بازدید، محاسبات، طراحی و سایزینگ سیستم های تهویه مطبوع را به مهندسان متخصص و باتجربه در این زمینه بسپارید.

برای دریافت مشاوره بیشتر با ما در هیوا صنعت در تماس باشید.

ادامه مطلب
Modir0 نظرپکیج پشت بامی, تهویه مطبوع, چیلر هوا خنک, مینی چیلر

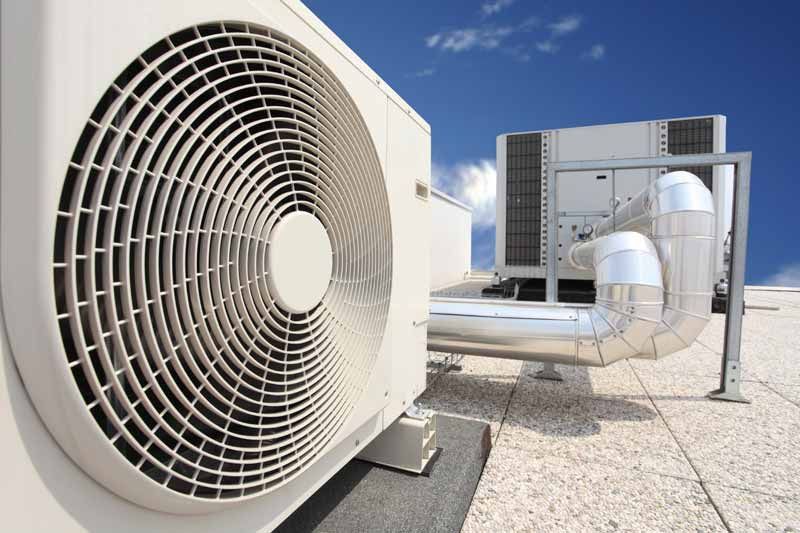

انواع سیستم های تهویه مطبوع
آذر 19, 1398

انواع سیستم های تهویه مطبوع | بخش دوم

انواع سیستم های تهویه مطبوع



در مقاله قبل به معرفی سیستم های تهویه مطبوع مولد سرما و مولد گرما پرداختیم. در این مقاله نیز به ادامه مبحث انواع سیستم های تهویه مطبوع می‌پردازیم. سیستم های تهویه مطبوع از ارکان اساسی یک زندگی با آسایش خیال است. وجود سیستم های تهویه مطبوع در منزل و فضاهای دیگر ضروری از ملزومات زندگی امروز است.

انواع سیستم های تهویه مطبوع

شرایط محیط زیست انسان تاثیر مستقیمی بر چگونگی حالات روانی ، وضعیت فیزیکی ، نحوه انجام کار و بطور کلی تمام شئون زندگی او دارد. از آنجائیکه بخش عمده زندگی بشر امروزي در داخل ساختمان می گذرد ، ایجاد شرایط مطلوب زیست محیطی در ساختمان ، خواه محل کار باشد یا منزل و غیره ، واجد اهمیت بسیاري است که مهمترین بخش آن تهویه هوایی مطبوع براي ساکنین ساختمان با توجه به نوع فعالیت آنهاست زیباترین و گرانبهاترین ساختمانها در صورتیکه فاقد سیستم تهویه مطبوع مناسب باشند قابل سکونت نخواهند بود.

اهم وظایف یک سیستم تهویه مطبوع عبارتند از کنتزل دما ، رطوبت و سرعت وزش هوا ، زدودن گردو غبار تعفن و سایر آلودگی هاي هوا و در صورت لزوم از بین بردن میکروب ها و باکتریها معلق در هوا ، گرمایش و سرمایش هوا متناسب با فصل ، عمده ترین وظیفه یک سیستم تهویه مطبوع بوده بقیه وظایف در مراتب بعدي اهمیت قرار می گیرند .

*سیستم های تهویه مطبوع مولد چهارفصلی

(هم سرمایشی و هم گرمایشی)

نوع تراکمی

این نوع سیستم بر پایه سیکل تبرید تراکمی کار می‌کند که شامل موارد زیر است:

دستگاه اسپلیت (کولر گازی) و داکت اسپلیت
پمپ حرارتی گازسوز GHP
پمپ حرارتی الکتریکی VRF

این نوع از انواع سیستم های تهویه مطبوع به خاطر نوع عملکردشان دارای کمپرسور و قطعات سیکل تبرید مانند کندانسور و اوپراتور هستند. این مسیستم ای تراکمی در یک سیستم یکپارچه و به همراه فن کوپل های نصب شده عمل سرمایش و گرمایش هوای داخل ساختمان را انجام می دهند.

انواع سیستم های تهویه مطبوع
ترکیب نوع تبخیری و کوره هوای گرم

دستگاه اکونوپک

این دستگاه دارای سیستم های سرمایش تبخیری مانند کولر آبی و سیستم های گرمایش شبیه کوره هوای گرم در یک دستگاه یکپارچه است.

*سیستم های تهویه مطبوع نیمه مولد چهارفصلی

سیستم‌های تهویه مطبوع نیمه مولد معمولا یک نقش اصلی را ایفا می کنند و آن عمل سرمایش از نوع تبخیری است. در این دستگاه با استفاده از یک کویل آب گرم در آن و اتصالش به دستگاه‌های مولد گرما مانند بویلر یا پکیج گازسوز، سیستم گرمایش فضا را در همین دستگاه تعبیه نمود.

نوع تبخیری

نوع تبخیری این مدل از انواع سیستم‌های تهیه مطبوع شامل دستگاه‌های ایرواشر سرمایشی و زنت سرمایشی است. هر دو این دستگاه‌ها بر پایه سیستم تبخیری عمل سرمایش محیط را انجام می‌دهند.
برای بهره بردن از عملکرد گرمایشی این مدل از سیستم‌های تهویه مطبوع می‌توان کویل مخصوص آبگرم درون آن رار داد تا آب گرم کیج یا موتورخانه را به کویل پمپاژ کند و با چرخش فن قرار گرفته در پشت کویل، گرمایش نیز از طریق همین دستگاه‌ها صورت پذیرد.

نوع تراکمی

نوع تراکمی انواع سیستم های تهویه مطبوع نیمه مولد چهار فصل شامل پکیج پشت بامی به همراه کویل آب گرم است. پکیج پشت بامی خود شامل چیلر و هوا ساز در یک دستگاه یکپارچه است. چیلرهاهمانطور که اسم شان پیداست، وظیفه سرمایش محیط را بر عهده دارند. کویل آب گرم موجود در نوع تراکمی سیستم های تهویه مطبوع نیمه مولد چهار فصل، در سمت هواساز این دستگاه قرار دارد که برای انجام عمل گرما رسانی به محیط به آب گرم پکیج یا بویلر موتورخانه احتیاج دارد.

دستگاه‌های یاد شده در این دو مقاله، مولد بوده و وظیفه ایجاد کردن آب سرد، آب گرم و یا مبرد آماده تبخیر را دارند.
در سیستم‌های تهویه مطبوع دستگاه‌های دیگری برای جهت انتقال و توزیع گرما و سرمای تولید شده در مولدها، وجود دارند. در ادامه به صورت خلاصه به معرفی آن‌ها می‌پردازیم.

انواع سیستم های تهویه مطبوع
*تجهیزات تک فصلی برای توزیع گرما

لوله‌های گرمایش از کف
یونیت هیتر فن دار
رادیاتور بدون فن

*تجهیزات چهارفصلی برای توزیع حرارت و برودت

فن کویل
هواساز

تهویه مطبوع شاخه ای از تاسیسات در مهندسی مکانیک است که با توجه به عملکرد و کاربری سیستم های مختلف در این زمینه، دارای تنوع بالایی است. انواع سیستم‌های تهویه مطبوع در منازل ، کارخانه‌ها، بیمارستان‌ها، هتل‌ها و غیره جهت ایجاد کردن بستری برای راحتی و رفاه انسان از طریق کنترل رطوبت، دما و سرعت جریان هوا مورد استفاده رار می‌گیرند.
انتخاب نوع دستگاه تهویه مورد نظر شما وابسته به محیطی که در آن دستگاه‌ها نصب می‌شوند، میزان هزینه و نظر مشاوران ما دارد. شما می‌توانید هم‌اکنون با یک تماس اطلاعات کافی راجع به انواع سیستم‌های تهویه مطبوع و سیستم مناسب فضاهای مورد نظر خود را پیدا کنید.
هیوا صنعت همواره در کنار شماست.

ادامه مطلب
Modir0 نظرتهویه مطبوع
انواع سیستم‌های تهویه مطبوع
آذر 4, 1398

معرفی انواع سیستم‌های تهویه مطبوع | بخش اول

برای زندگی آسوده در یک ساختمان نیاز به تجهیزات فنی بسیاری داریم. از مهم ترین بخش های تاثیرگذار بر رفاه و آسایش افراد، انواع سیستم‌های تهویه مطبوع است. همه ما در فصول  گرم و سرد سال نیاز داریم تا دمای خانه مان برای زندگی کردن از هوا و دمای مطبوع برخوردار باشد. این امر به اندازه ای مهم و ضروری است که در بسیاری در دنیای امروز، پژوهش ها و نوآوری های در این عرصه به طور مداوم در حال اتفاق افتادن است.

در بسیاری از کارخانجات صنعتی و پالایشگاه ها نیز سیستم‌های تهویه مطبوع نقشی اساسی ایفا می کنند. برای دریافت راندمان مورد انتظار از انواع سیستم‌های تهویه مطبوع باید از حجم هوارسانی و میزان کیفیت مورد نیاز برای تهویه مطبوع محیط اطلاع داشته و دستگاه مورد نیاز خود را تهیه کنیم.
سیستم‌های تهویه مطبوع شامل سرمایش، گرمایش، رطوبت زنی و رطوبت زدایی می باشند. در تهویه مطبوع ساختمانی که در آن زندگی می کنیم باید 3 عامل اساسی رطوبت، دما و سرعت جریان هوا را در کنترل خود داشته باشیم تا به هوارسانی مطلوب خود دست پیدا کنیم.

انواع سیستم‌های تهویه مطبوع

  1. سیستم‌های مولد گرما

سیستم‌های مولد گرما در سیستم های تهویه مطبوع در 3 بخش دیگ ها، کوره هوای گرم و سیستم گرمایش تابشی طبقه بندی می شوند. سیستم‌های مولد گرما با استفاده از منابع تولید کننده گرما و حرارت باعث هوارسانی در فضل های سرد سال می شوند.

دیگ ها

دیگ ها به سه نوع دیگ بخار، دیگ آب داغ و دیگ آب گرم تقسیم می شوند. این دیگ ها در موتورخانه ها نصب می شوند. سیستم عملکرد این دیگ ها به این صورت است که با افزایش دمای آب یا ایجاد بخار داغ، آب گرم یا بخار داغ از طریق لوله کشی به طبقات و واحدهای مصرف کننده داخل ساختمان مانند سیستم گرمایش از کف، رادیاتور و فن کویل ها منتقل می شوند و باعث هوارسانی گرمایش در محیط میگردند.

کوره های هوای گرم

این نوع از سیستم‌های مولد گرما در انواع سیستم‌های تهویه مطبوع دیگر مورد استفاده قرار نمی گیرد. کوره هوا گرم در ساختمان های تجاری و سوله های صنعتی و به طور کل در ساختمان هایی با فضای بزرگ و یکپارچه مورد استفاده قرار می گرفت. روش کار این کوره ها به این صورت است که هوا از طریق یک منبع داغ مانند مشعل گازوئیلی گرم می شود و از طری کانا هایی که در ساختمان تعبیه شده، به داخل ساختمان منتقل می شود.

سیستم های گرمایش تابشی

این مدل از انواع سیستم های تهوبه مطبوع متشکل از یک پنل تشعشعی می باشد که در سقف ساختمان های صنعتی نصب می شوند.

  1. سیستم های مولد سرما

سیستم‌های مولد سرما از طریق خنک شدن آب در یک مدار بسته یا اواپراتورها به وسیله پمپ به داخل یونیت ها و یا هواسازها فرستاده می شوند. از سیستم‌های مولد سرما می توان به چیلرهای تراکمی، چیلرهای جذبی و خنک کننده های تبخیری اشاره کرد.

چیلرهای تراکمی

چیلر همان طور که از نام انگلیسی آن پیداست، دستگاهی برای خنک کردن آب است. هنگامی که آب در چیلر سرد می شود، با پمپ به یونیت های داخلی مانند فن کویل فرستاده می شود و به این ترتیب دمای هوا کاهش پیدا می کند. چیلرهای تراکمی از پر استفاده ترین انواع سیستم‌های تهویه مطبوع هستند. این چیلرها بر پایه سیکل تبرید تراکمی کار می کنند و از نظر کمپرسور به چهار نوع چیلر تراکمی اسکرو، چیلر تراکمی سانتریفیوژ، چیلر تراکمی اسکرال و چیلر تراکمی رفت و برگشتی تقسیم می شوند.
همچنین کندانسور این گونه چیلرها به دو نوع کندانسور آبی و کندانسور هوایی کهبه ترتیب در چیلرهای تراکمی آّب خنک و چیلر تراکمی هوا خنک قابل مشاهده است.

چیلرهای جذبی

چیلر جذبی طی یک فرآیند دائمی با استفاده از منابع گرمایی مانند بخار داغ یا شعله مستقیم آب را سرد کرده و به یونیت های ساختمانی مانند هوا ساز یا واحدهای صنعتی جهت عمل خنک سازی ارسال می شود. در این سیستم ها از حرارت و ژنراتور به عنوان منبع انرژی استفاده می شود.
چیلرهای جذبی از نظر ماده جاذب به سه نوع لیتیوم بروماید، سلیکاژل و آمونیاک و از نظر نوع مولد به سه نوع ژنراتور بخار، ژنراتور آب داغ و ژنراتور آب گرم تقسیم می شوند.

خنک کننده های تبخیری

از خنک کننده های تبخیری می توان به کولرهای آبی اشاره کرد که در بسیاری از خانه ها با اندازه متوسط در ایران مورد استفاده قرار می گیرند.
در مقاله بعدی به ادامه توضیحات درباره انواع سیستم‌های تهویه مطبوع می پردازیم.


ادامه مطلب
Modir0 نظرتهویه مطبوع

مشاوره تلفنی
🇬🇧 انگلیسی
